插齿机YK54 小模Y54数齿轮加工 小型插齿机5120机床 直齿斜齿 1台

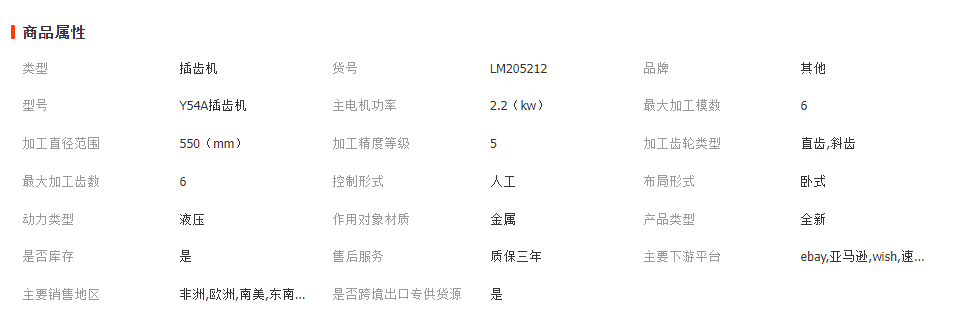

商品描述

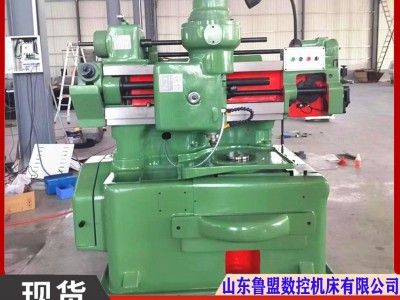

Y54插齿机是用于精加工或粗加工外咬合直齿圆柱齿轮，尤其便于加工内齿轮、双联齿轮和多联齿轮，当在刀轴装置螺旋形导轨和安装具有螺旋角的刀具时，可以加工螺旋齿轮。
插齿加工的原理是两个齿轮无间隙咬合，其一是插齿刀，另一个是被加工齿轮。插齿加工是按滚切法进行的。如果插齿刀与被加工齿轮旋转时不成一定的比例进行，那么被加工件就会被多切或少切而产生误差。为了减少这些误差，提高齿轮加工精度，就必须对这些误差产生的原因进行分析。
最大工件直径（mm） | 外齿合 | 500 |
内齿合 | 550 | |
加工齿轮模数 | 2-6 | |
最大加工齿宽（mm） | 105 | |
插齿刀往复行程数 （往复/min） | 125-359（4级） | |
插齿刀最大行程（mm） | 125 | |
每行程圆周进给量（mm） | 0.17-0.44（6级） | |
每行程径向进给量（mm） | 0.024-0.095 | |
让刀量（mm） | >0.50 | |
主电动机功率（KW） | 2.2 | |
精度等级 | 7级 | |
表面粗糙度（Ra(μm)） | 1.6 | |
