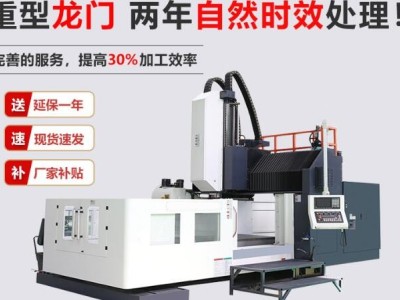

GMC-3020数控龙门加工中心 龙门铣床 CNC数控机床 二/三/四 米龙门

商品属性

类型龙门铣床

货号GMC3020 龙门加工中心

品牌科永达数控机床有限公司

型号3020 龙门加工中心

重量320000（kg）

主电机功率18.5（kw）

主轴转速范围20~6000（rpm）

工作台尺寸3000*200（mm）

主轴锥孔锥度BT50/190-6000

T型槽数目8

控制形式数控

布局形式立式

作用对象模具、石墨、汽车零配件

作用对象材质金属

适用范围通用

适用行业通用

产品类型全新

是否库存否

售后服务整机质保两年，终身维护

规格加工中心定金,加工中心标配

CNC数控系统标配KND/可选台湾新代/日本 FANUC、三菱

龙门门宽2000

主轴端面至工作台距离200-1100

产品文档

更多内容 >

商品描述

一、机床用途简介

1.1  机床用途

本机床在继承传统机床基础框架刚性强、结构对称、稳定性强等优点的基础上，引进国际先进的动态刚性设计理念，优化设计了移动部件。机床加工效率高，快速响应特性佳，适用于模具、五金零件等各种机械加工领域的需求。

本机床加工效率高，快速响应特性佳，不仅适用于板类、盘类、壳体类、型腔等精密零件的加工，广泛应用于模具、五金等各种机械加工领域的各种需求。

  机床总体布局龙门框架结构底座固定式，工作台在底座上作X向移动；立柱固定在底座两端，主轴箱在立柱上的横梁作Z向上下移动。

二、主要技术参数

(1)主轴箱采用线轨滑枕，Z轴采用进口重载型滚柱直线导轨，有良好的吸震性，保证加工时切削平稳。

(2)Z轴驱动——伺服电机传动滚珠丝杠，滚珠丝杠带动主轴箱在滑鞍上上下移动实现Z轴进给。Z轴电机带有自动抱闸功能，在断电的情况下，自动抱闸将电机轴抱紧，使之不能转动。

三、主要结构简述：

3.1床身——工作台

(1)床身工作台包括后述的立柱、横梁、滑鞍、主轴箱等大件均采用高强度铸铁材料和树脂砂工艺铸造。 这些大件采用三维计算机软件辅助优化设计，筋板布置合理，提高大件的刚度和强度。

(2)床身——进口台湾上银重载型2-55H滚柱直线导轨,精度保持性好，工作台灵敏度高，精度高，伺服驱动性能优；同时承载能力大，切削抗振动性能好，可以改善机床性能特性，提高机床的精度和精度稳定性及机床的使用寿命。

(3)X轴驱动——伺服电机通过行星减速机转动直径63 C3级滚珠丝杠（X轴3米以上规格），带动工作台在床身上前后移动，实现X轴进给运动，而且丝杠进行预拉伸，以提高丝杠副的刚度。

3.2 横梁

(1)横梁导轨采用垂直交叉布局,力学性能优良,可大幅提高切削精度和刚性,保证横梁有足够的抗弯刚度和抗扭刚度,机床能满足重负荷切削。

(2)横梁导轨副采用进口重载型滚柱直线导轨，精度保持性好，适合大力切削，运行稳定性好。

(3)Y轴驱动——伺服电机传动滚珠丝杠，滚珠丝杠带动滑鞍在横梁上左右移动，实现Y轴进给运动。

3.3 主轴箱

(3)主轴箱部件采用平衡机构，保证主轴箱的运动的稳定性。

(4)主轴组台湾专业厂生产，具有高精度，高性能。主轴抓刀是靠主轴上的碟形弹簧以拉紧力通过四瓣爪式拉刀机构作用在刀柄的拉钉上，是刀具与主轴锥孔紧密配合来实现抓刀的。
