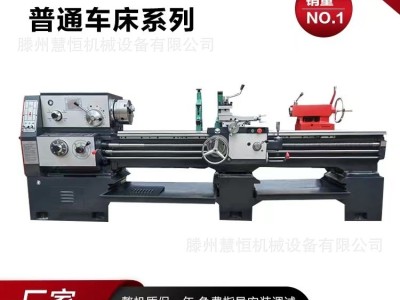

车床CA6250x1000普通车床CA6250马鞍车床卧式车床出口型普车6 150 1台
商品描述
CA系列普通卧式车床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔和拉油槽等工作，是通用性非常强的卧式车床，广泛适用于各种轴类和盘类零件的批量加工。
该系列车床床身宽于一般车床，导轨宽度400mm具有较高的刚度，导轨面经中频淬火，经久耐磨。
机床操作灵便集中，溜板设有快移机构。采用单手柄形象化操作，宜人性好。
机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强力切削。
机床出厂前严格按照检验程序对机床进行检验，并做强力切削试验，保证机床具有良好的的精度稳定性和加工的可靠性。
1.机床床头箱与床身.尾座.托板等各结合面之间手工刮研，整机经过严格检测，有效的保证机床的精度及稳定性。
2.机床采用高强度铸铁，添加了铜及铬特殊材料，床身导轨宽度400mm，床身导轨淬火深度达到4mm，有效的提高了机床耐磨性及稳定性。
3.机床床头箱润滑采用摆线泵进行循环强制润滑，针对南方炎热天气，保证了床头箱的清洁度及散热特点，有效的延长了轴承及齿轮的使用寿命。
4.机床主轴采用瓦房店轴承，主轴通孔φ52mm，机床齿轮采用精密磨削，有效提高了齿轮硬度，降低了机床噪音。
5.机床采用国内品牌丝杠，丝母采用优质青铜合金保证耐磨性和精度保持性。
6.机床采用四工位高强度刀架，刀柄尺寸：25x25mm。
型号Model 技术参数Specifications | CA6150 | |
床身上最大工件直径Max.Swing over bed | 500mm | |
刀架上最大工件直径Max.Swing over carriage | 300mm | |
马鞍槽最大工件直径Max.Swing in gap | 720mm - | |
马鞍槽有效长度Effective gap length | 210mm - | |
最大工件长度Max length of bed | 750mm/1000mm/1500mm/2000mm/2200mm/3000mm/4000mm | |
床身宽度Width of bed | 400mm | |
刀杆洁面Section of turming tool | 25×25mm | |
主轴 Spindle | 主轴转速范围Spindle speeds | 10-1400rpm/16-1400rpm(24 steps) |
主轴内孔Hole through spindle | 52mm | |
主轴孔锥度Spindle taper | 莫氏NO.6(MT6)(φ90 1:20) [φ113 1:20] | |
进给 Feed | 进给数量Number of feeds | 64种(kinds)(for each) |
公制螺纹Range of metric threads(kinds) | (1-192mm)44种（44 kinds） | |
英制螺纹Range of inch threads(kinds) | (2-24tpi)21种（21 kinds） | |
模数螺纹Range of module threads(kinds) | 0.25-48(模数39种)（Module 39kinds） | |
径节螺纹Range of pitch threads(kinds) | 1-96DP(37种)(37kinds） | |
尾座 Taistock | 尾座主轴最大行程Max.tail stock spindle travel | 150mm |
尾座主轴直径Tail stock spindle diameter | 75mm | |
尾座主轴孔锥度Taper of tail stock spindle center hole | 莫氏NO.5(MT5) | |
主电机Main motor | 7.5KW(10HP) | |
包装尺寸 Packing dimensins (L*W*H) | Overall dimensions for 750mm | 2550*1140*1750 |
Overall dimensions for 1000mm | 2700*1140*1750 | |
Overall dimensions for 1500mm | 3200*1140*1750 | |
Overall dimensions for 2000mm | 3700*1140*1750 | |
Overall dimensions for 2200mm | 4030*1140*1750 | |
Overall dimensions for 3000mm | 4850*1140*1750 | |
Overall dimensions for 4000mm | 5800*1140*1750 | |
重量 Weiight(kg) | Length | 毛重净重 G.W N.W. |
Weight for 7500mm | 2170 2060 | |
Weight for 1000mm | 2260 2140 | |
Weight for 1500mm | 2420 2290 | |
Weight for 2000mm | 2790 2640 | |
Weight for 2200mm | 2940 2790 | |
Weight for 3000mm | 3450 3300 | |
Weight for 4000mm | 3750 3600 | |
序号 NO. | 名称 | Name | 尺寸及型号 Size and model | 单位 Units | 数量 Number |
1 | 冷却装置 | Cooling system | 套 | 1 | |
2 | 照明装置 | lighting device | JC11 | 套 | 1 |
3 | 三爪卡盘 | Three jaw chuck | Φ200 K11200/D8 | 套 | 1 |
4 | 花盘 | Center | Φ500 () | 套 | 1 |
5 | 尾顶 | Anchor bolt | Ⅱ5 S25-2 | 件 | 1 |
6 | 地脚螺栓组件 | Anchor bolt assembly | M20x400 GB/T799-88 | 套 | 6 |
7 | 刀架扳手 | Tool post wrench | 17 S92-5 | 件 | 1 |
8 | 双头扳手 | Double ended spanner | 12x14 S91-1 | 件 | 1 |
9 | 双头扳手 | Double ended spanner | 17x19 S91-1 | 件 | 1 |
10 | 双头扳手 | Double ended spanner | 22x24 S91-1 | 件 | 1 |
11 | 双头扳手 | Inner hexagon spanner | 27x30 S91-1 | 件 | 1 |
12 | 内六角扳手 | Inner hexagon spanner | 6 S91-7 | 件 | 1 |
13 | 内六角扳手 | Inner hexagon spanner | 8 S91-7 | 件 | 1 |
14 | 内六角扳手 | Inner hexagon spanner | 10 S91-7 | 件 | 1 |
15 | 内六角扳手 | Double ended spanner | 12 S91-7 | 件 | 1 |
16 | 勾板手 | Hook plate | 135-140 S93-1 | 件 | 1 |
17 | 螺丝刀 | Screw driver | 9x12 S81-1 | 件 | 1 |
18 | 弹性挡圈钳子 | Circle pliers | 2〃 S94-1 | 件 | 1 |
19 | 油枪 | Oil gun | 件 | 1 | |
20 | 使用说明书 | Instruction manual | 本 | 1 | |
21 | 合格证明书 | Certificate of conformity | 份 | 1 | |
22 | 装箱单 | Packing list | 份 | 1 |
