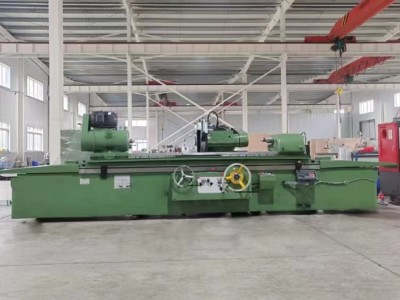

厂家供应外圆磨床M1350*2000可磨削外圆内孔端面液压驱动手动磨削 1部

一般能力

General capacity

顶尖距mm

Distance between centers mm

1500、2000、3000、4000

2000、3000、4000

中心高mmCenter height mm

270

270

可磨外圆直径范围mm

Dia. Ground(O.D) mm

25-500

25-500

可磨外圆最大长度mm

Max. length ground(O.D) mm

1500、2000、3000、4000 5000  6000

2000、3000、4000

可磨工件最大重量kg

Max. weight of work piece kg

1000

2000

头架

Work head

中心锥度莫氏(MT)Center taper MT

6

6

主轴转速r/min

Spindle speed r/min

50HZ:18?9?1180stepless

50HZ:10~100 stepless

砂轮架Wheel head

砂轮主轴转速r/min

Swiveling angle r/min

870

870

快速进给量mm

Wheelhead rapid travel mm

100

100

最大移动量mm Max. travel mm

438

438

手轮一转砂轮架移动量rev

Hand feed per. rev

粗rough:4

精precision：0.5

粗rough:4

精precision：0.5

手轮一格砂轮架移动量gra

Hand feed per. gra

粗rough：0.02

精precision：0.0025

粗rough：0.02

精precision：0.0025

砂轮最大尺寸但卜径x宽度x孔径)mm

Wheel size (ODxWxID) mm

750x75x305

750x75x305

砂轮线速度m/s

Peripheral velocity m/s

35

35

工作台Table

手轮一转工作台移动量rev

Hand feed per. rev

5

5

工作台最大回转角度Max. swiveling angle of table

顺时针°

Cockwise °

3。(1500)、2。(2000、3000)、

1。(4000)

2。(2000、3000)、

1。(4000)

逆时针°

Anticlockwise °

6。(1500)、5。(2000)、

3。(3000)、2° (4000)

5。(2000)、3。(3000)、

2。(4000)

工作台纵向移动速度范围m/min

Longitudinal speed range of table m/min

0.1-3

0.1-3

尾架Tailstock

中心锥度莫氏(MT)Center taper MT

6

6

尾架套筒手动移动量mm

Quill travel mm

70

70

电动机Motor

砂轮架电机功率kW

Wheelhead motor power kW

15

15

头架电机功率kW

Workhead motor power kW

4

7.5

机床Machine

毛重t  Gross weight t

10(1500)、11(2000)、

13(3000)、17(4000)

13(2000)、17.4(3000)、

20(4000)

包装体积(长x宽x高)cm

Packing dimension cm

456 x 209 x 210(1500)

546x209x210(2000)

746x209x210(3000)

946x209x210(4000)

546x209x210(2000)

746x209x210(3000)

946x209x210(4000)
