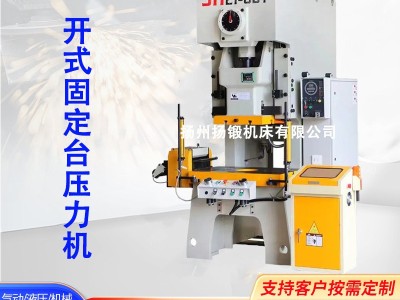

JH21-60T气动冲床63/80/110/125/160/200/250t小吨位冲床高速冲床 1台

公称力
Nominal force

kN

250

450

630

800

公称力行程
Nomina f stroke

mm

3

4

4

5

滑块行程
Slide stroke

mm

80

100

120

140

行程次数
SPM

固定
Fixed

min'

100

8

70

60

可变(选配)
Variable(Option)

80-120

70-90

60-80

50-70

最大装模高度
Max die height

mm

250

270

300

320

装模高度调节量
Die height adjustment

mm

50

60

80

80

滑块中心至机身距离
Between sde center and frame

mm

710

710

760

760

工作台板尺寸(前后x左右)
Bolster(FB xL-R)

mm

400×700

440x810

580x900

580×1000

工作台板落料孔尺寸(上孔直径X深度X下孔直径)
Bolster opening(up dia x depth x low dia)

mm

 Φ170×20x Φ150

 Φ180x30× Φ160

 Φ200x40x Φ180

 Φ200x40× Φ180

工作台板厚度
Bolster thickness

mm

80

110

110

120

机身工作台孔尺寸(直径/前后×左右)
Bed opening(Dia/F-BXL-R)

mm

260x250

300x300

440x460

390x520

滑块底面尺寸(前后x左右占)
Slide area((F-BCR

mm

250x360(JF)300x360(JH)

340x410

400x480

420560

摸柄孔尺寸(直径x深度)
Shank hole(Dia x Depth)

mm

040×60

040x60

o50x80

o50x80

立柱间的距离
Between columns

mm

450

550

560

600

主电机功率
Main motor power

kW

3

5.5

5.5

7.5

外形尺寸(前后x左右X高)
Out lne dimension(F-BxL-Rx H)

mm

2025x1025x2150

2250x1125x2275

2350×1205x2580

2350×1290x2800

公称力
Nominal force

kN

1100

1250

1600

2000

公称力行程
Nomina f stroke

mm

6

6

6

6

滑块行程
Slide stroke

mm

160

160

160

200

行程次数
SPM

固定
Fixed

min'

50

50

40

35

可变(选配)
Variable(Option)

40-60

40-60

30-50

30-40

最大装模高度
Max die height

mm

350

350

350

450

装模高度调节量
Die height adjustment

mm

80

80

110

110

滑块中心至机身距离
Between sde center and frame

mm

760

760

800

800

工作台板尺寸(前后x左右)
Bolster(FB xL-R)

mm

680x1150

680x1150

740x1300

760x1400

工作台板落料孔尺寸(上孔直径X深度X下孔直径)
Bolster opening(up dia x depth x low dia)

mm

 Φ260x50× Φ220

 Φ260x50x Φ220

 Φ300x50>× Φ260

 Φ300x50x Φ260

工作台板厚度
Bolster thickness

mm

140

140

150

160

机身工作台孔尺寸(直径/前后×左右)
Bed opening(Dia/F-BXL-R)

mm

420x540

420×540

480x600

480x600370x57(方气垫】

滑块底面尺寸(前后x左右占)
Slide area((F-BCR

mm

500x650

540*680

580×770

600x800

摸柄孔尺寸(直径x深度)
Shank hole(Dia x Depth)

mm

o60x80

o60x80

065x90

065x90

立柱间的距离
Between columns

mm

760

760

830

850

主电机功率
Main motor power

kW

11

11

15

18.5

外形尺寸(前后x左右X高)
Out lne dimension(F-BxL-Rx H)

mm

2580×1410x3200

2580×1450x3200

2840×1590x3450

2800x1595x3600
