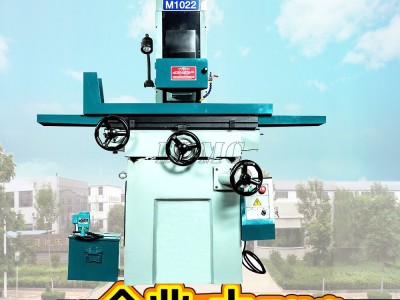

M1022S手摇加工平面磨床 导轨采用滚动导轨 磨削加工机床 1台
商品描述
1、具有结构紧凑，操作简便的特点。
2、工作台纵向导轨采用滚动导轨，轻便灵活。
本磨床主要是用砂轮周边磨削钢料、铸铁及有色金属等各种材料。根据工件材料、形状，可采用不同的装夹、定位方法。一般平面，可以采用电磁吸盘或直接紧固于工作台上进行磨削加工；平面、直角面、任意角度、圆柱端面及其它一些特殊形状，可在夹具或多功能强力电磁吸盘上进行磨削加工。
型 号 | M1022 | |||
工作台 | 工作台台面尺寸(长×宽) | mm | 540×250 | |
工作台最大行程(长×宽) | mm | 560×260 | ||
工作台T型槽(槽数×槽宽) | mm | 1×14 | ||
磨头 | 砂轮轴中心线至工作台面距离 | mm | 420 | |
砂轮(WA46K5V)尺寸(外径×宽×内径) | mm | φ200×20×Φ31.75 | ||
砂轮转速 | 50HZ | r/min | 2850 | |
60HZ | 3360 | |||
进给量 | 垂直(上下)进给手轮进给量 | 手轮每转 | mm | 1.25 |
手轮每格 | mm | 0.01 | ||
横向(前后)进给手轮进给量 | 手轮每转 | mm | 4.0 | |
手轮每格 | mm | 0.02 | ||
电机功率 | 主轴电机 | kw | 1.5 | |
冷却电机 | w | 40 | ||
工作精度 | 加工表面对基面的平行度 | mm | 300:0.005 | |
表面粗糙度 | μm | Ra0.32 | ||
机床重量 | 净重 | kg | 850 | |
毛重 | kg | 950 | ||
外形尺寸(长×宽×高) | mm | 1680x1220x1720 | ||
包装箱尺寸(长×宽×高) | mm | 1200x1400x1940 | ||
