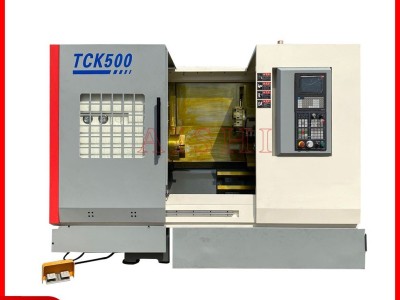

TCK500数控斜车 斜床身 四工位架系统可选 精密数控车床 1台
商品描述
1. tCK500系列多功能数控车床，床身采用箱形结构及强韧铸铁（HT-300），一体成型铸造技术铸造，采用高精度加工中心一次装夹加工完成。因此具有整体刚性强，机床精度保持性好，使用可靠性高等特点。
2. 床身采用高刚性45°斜背式整体床身，排屑方便，附有分离水槽，彻底杜绝渗漏，易于保养。
部位 | 项 目 | tCK500 |
加工范围 | 床身上最大旋径（mm） | φ500 |
床鞍上最大旋径（mm） | φ350 | |
最大切削直径（mm） | φ350 | |
最大切削长度（mm） | 500(有效加工长度) | |
行程与 进给 | X轴行程（mm） | 220 |
Z轴行程（mm） | 530 | |
X轴移动速度（mm/min） | 24000 | |
Z轴移动速度（mm/min） | 24000 | |
手轮（mm） | 0.001/0.01/0.1 | |
X、Z进给速度（mm/min） | 0~5000 | |
X、Z手动进给速度（mm/min） | 0~1260 | |
位置精度 | X轴重复定位精度（mm） | 0.005 |
X轴定位精度（mm） | 0.008 | |
Z轴重复定位精度（mm） | 0.005 | |
Z轴定位精度（mm） | 0.01 | |
主轴 | 主轴转速（rpm） | 35-3500 |
主轴最大扭矩（N.m） | 210 | |
主轴鼻端 | A2-6 | |
主轴通孔孔径（mm） | φ62 | |
中空油压卡盘通孔直径（mm） | φ50 | |
卡盘 | 8”（可选10”） | |
刀塔 | 刀座数目 | 8工位 |
换刀时间（s） | 0.25 | |
刀具安装尺寸（mm） | 25×25 | |
镗刀座安装直径（mm） | φ40 | |
尾座 | 尾座行程（mm） | 400 |
尾座芯轴直径（mm） | Φ100 | |
顶尖锥度 | MT-5# | |
尾座芯轴行程（mm） | 100 | |
主电机 | 主电机功率（kw） | 7.5 |
主电机扭矩（N.m） | 48 | |
X、Z轴 进给电机 | X轴进给电机功率（kw） | 2.5 |
X轴进给电机扭矩（N.m） | 10 | |
Z轴进给电机功率（kw） | 2.5 | |
Z轴进给电机扭矩（N.m） | 10 | |
冷却系统 | 冷却液容量（L） | 200 |
电机型式（1HP）（kw） | 0.18 | |
尺寸 | 安装（长*宽*高）（mm） | 2800*1800*2070 |
重量 | 机械重量（kg） | 2800 |
序号 | 名 称 | 规 格 型 号 | 数 量 | 备 注 |
1 | 卡盘扳手 | 1套 | 装在附件箱 | |
2 | 卡盘扳手 | 1套 | 装在附件箱 | |
3 | 垫铁 | 6付 | 装在附件箱 | |
4 | 内六角扳手 | 4、5、6、8、 | 各1件 | 装在附件箱 |
5 | 螺丝刀 | 一字 | 1件 | 装在附件箱 |
6 | 螺丝刀 | 十字 | 1件 | 装在附件箱 |
7 | 开口扳手 | 14-17 | 1件 | 装在附件箱 |
