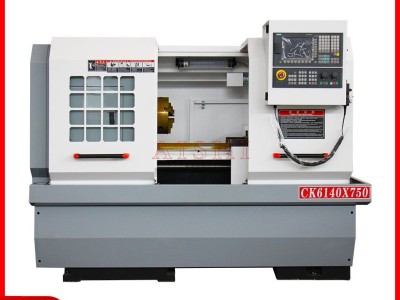

CK6140*750数控车床金属车削 广数系统 可选 精密数控车床 标准款 1台
商品描述
1、 本机床是一款高速度、高精度、高可靠性的数控机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床长期使用的稳定性。
2、 机床的位置精度高，排屑流畅、适合高速高精加工。
3、 高速高精高刚性主轴，变频主轴电机、可以达到更高主轴转速。主轴单元在恒温室内组装，组装后经连续72小时恒温跑合，上机后再经连续72小时试运转，确保高速高精性能的可靠。
4、 选用电动刀架。
5、 X、Z方向进给采用精密滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，采用先进的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠。
6、 机床防护采用全防护设计，宜人性强，美观独特，防水防屑可靠，维护方便。
主要技术参数 | SPECIFICATIONS | Units | CK6140 |
床身上最大回转直径 | Swing over bed | mm | 400 |
横滑板上最大回转直径 | Swing over cross slide | mm | 180 |
最大工件长度 | Distance between centers | mm | 750/1000/1500/2000 |
主轴孔径范围 | Spindle bore | mm | 52 |
主轴孔径锥度 | Spindle bore taper | - | MT6 |
主轴鼻端型号 | Spindle nose type | - | C6 |
主轴转速级数 | Spindle speed steps | - | 手动高低档 |
Manual 2 steps | |||
主轴转速范围 | Spindle speed range | rpm | L:70-700 H:160-1600 |
刀架类型 | Turret/tool post | - | 4工位电动刀架 |
Eletric 4 position | |||
刀具尺寸 | Tool size | mm | 20 x 20 |
X轴行程 | X axis travel | mm | 240 |
Z轴行程 | Z axis travel | mm | 750/1000/1500/2000 |
X轴快速进给速度 | X axis rapid traverse | mm/min | 6000 |
Z轴快速进给速度 | Z axis rapid traverse | mm/min | 8000 |
尾座套筒直径 | Tailstock quill diameter | mm | 65 |
尾座套筒锥度 | Tailstock quill taper | - | MT4 |
尾座套筒行程 | Tailstock quill travel | mm | 140 |
主轴电机 | Main spindle motor | kw | 5.5 |
冷却泵电机 | Coolant pump motor | kw | 0.125 |
机床重量 | Weight for 750 | kg | 1700 |
Machine weight | |||
Weight for 1000 | kg | 1800 | |
Weight for 1500 | kg | 2000 | |
Weight for 2000 | kg | 2200 | |
外形尺寸 | Dimension for 750 | mm | 2200x1600x1700 |
Overall dimension | |||
Dimension for 1000 | mm | 2600x1600x1700 | |
Dimension for 1500 | mm | 3000x1600x1700 | |
Dimension for 2000 | mm | 3500x1600x1700 |
序号 | 名称 | 规格或标记 | 单位 | 数量 |
1 | 三爪卡盘 | 只 | 1 | |
2 | 垫铁 | 副 | 6 | |
3 | 内六角扳手 | 6，8 | 只 | 各1 |
4 | 双头开口扳手 | 17-19 | 只 | 1 |
5 | 使用说明书 | 份 | 1 | |
6 | 合格证 | 份 | 1 | |
7 | 装箱单 | 份 | 1 |
