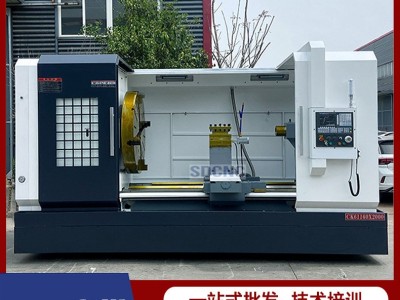

数控车床CK61160高精度加工机床 61160X2000大型卧式数控机床 1台

床身上最大回转直径

Swing over bed

mm

1600

横滑板上最大回转直径

Swing over cross slide

mm

1200

最大工件长度

Distance between centers

mm

1500/3000/4000/5000/6000

床身导轨宽度

Guideway width

mm

755

床身承重范围

Max.Load capacity

T

6/10

主轴孔径范围

Spindle bore

mm

130

主轴孔径锥度

Spindle bore taper

-

MetricΦ140/MT6

主轴鼻端型号

Spindle nose type

-

A2-15

主轴转速级数

Spindle speed steps

-

4档变频VF. 4steps

主轴转速范围

Spindle speed range

rpm

4-300

卡盘规格

Chuck

mm

Φ1000手动四爪Φ1000 4-jaw manual

刀架类型

Turret/tool post

-

4工位电动刀架Eletric4 position

刀具尺寸

Tool size

mm

40x40

X轴行程

X axis travel

mm

720

Z轴行程

Z axis travel

mm

1350/2850/3850/4850/5850

X轴快速进给速度

X axis rapid traverse

mm/min

4000

Z轴快速进给速度

Z axis rapid traverse

mm/min

6000

尾座套筒直径

Tailstock quill diameter

mm

Φ160

尾座套筒锥度

Tailstock quill taper

-

MT6

尾座套筒行程

Tailstock quill travel

mm

300

主轴电机

Main spindle motor

kW

22

冷却泵电机

Coolant pump motor

kW

0.125

机床重量

Machine weight

Weight for1500

kg

13000

Weight for3000

kg

14500

Weight for4000

kg

15500

Weight for5000

kg

16500

Weight for6000

kg

17500

外形尺寸

Overall dimension

Dimension for1500

mm

5000x2350x2600

Dimension for3000

mm

6500x2350x2600

Dimension for4000

mm

7500x2350x2600

Dimension for5000

mm

8500x2350x2600

Dimension for6000

mm

9500x2350x2600
