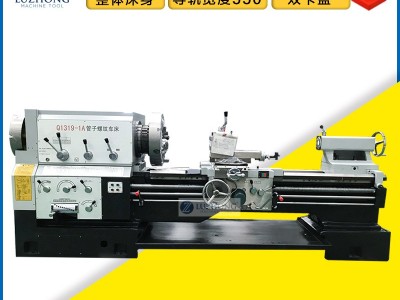

管螺纹车床 普通管螺纹Q1322 数控管子螺纹车床 现货车螺纹机床 2件

床身上最大回转直径

Swing over bed

mm

630/800

横滑板上最大回转直径

Swing over cross slide

mm

340/520

最大工件长度

Distance between centers

mm

1500/3000

加工管螺纹直径范围

Pipe threading range

mm

50-220

床身导轨宽度

Guideway width

mm

550

床身承重范围

Max. load capacity

kg

3000

主轴孔径范围

Spindle bore

mm

230

主轴转速级数

Spindle speed steps

-

4档变频/VF. 4 steps

主轴转速范围

Spindle speed range

rpm

20-550

卡盘规格

Chuck

mm

φ520手动四爪/4-jaw manual

刀架类型

Turret/tool post

-

4工位刀架/Manual 4 position

刀具尺寸

Tool shank size

mm

32 x 32

X轴行程

X axis travel

mm

320/420

Z轴行程

Z axis travel

mm

1350/2850

X轴进给级数/范围

X axis feedsteps/range

mm/r

22/0.02-0.45

Z轴进给级数/范围

Z axis feedsteps/range

mm/r

26/0.07-1.33

X轴快速进给速度

X axis rapid traverse

mm/min

2300

Z轴快速进给速度

Z axis rapid traverse

mm/min

4000

公制螺纹种类/范围

Metric threadkinds/range

mm

1-15

英制螺纹种类/范围

Inch threadkinds/range

T.P.I

14-1

尾座套筒直径

Tailstock quill diameter

mm

100

尾座套筒锥度

Tailstock quill taper

-

MT5

尾座套筒行程

Tailstock quill travel

mm

250

主轴电机

Main spindle motor

kw

11

快速进给电机

Rapid traverse motor

kw

0.3

冷却泵电机

Coolant pump motor

kw

0.125

机床重量

Machine weight

Weight for1500

kg

4500

Weight for3000

kg

5700

外形尺寸

Overall dimension

Dimension for 1500

mm

3700x1650x1550

Dimension for3000

mm

5200x1650x1550
